模擬量輸出式皮帶機料位檢測器
專利號：ZL200820227602.0(實用新型)
發明人：魏朝陽 程艷明
1技術領域
本實用新型涉及一種皮帶機上物料檢測的裝置。
2背景技術
隨著自動化水平的提高，各種鍋爐上大量采用皮帶機式給煤機，此種給煤機經常由于電機跳閘或原料煤結塊堵塞造成斷料現象，致使皮帶機給料中斷，導致鍋爐爐溫下降結疤，甚至造成停爐現象。通常采用紅外線檢測儀或同位素檢測儀進行檢測，但此類產品普遍存在價位高、抗干擾能力差的問題。
3發明內容
本實用新型目的就是克服上述現有技術的不足，提供一種價位較低、抗干擾能力強的模擬量輸出式皮帶機料位檢測器。
本實用新型包括有殼體、扇形齒輪、檢測桿及測料頭、轉動軸及軸承、電位器、圓形齒輪和彈簧。殼體位于皮帶機上方，檢測桿和扇形齒輪分別固定安裝在轉動軸的兩端，轉動軸通過軸承裝在殼體上；彈簧一端固定在固定點上，另一端牽動扇形齒輪下端；扇形齒輪與圓形齒輪相互嚙合，圓形齒輪裝于電位器的轉動軸上，電位器輸出端與電阻變換器相連，電阻變換器與接線端子相連，固定點和接線端子均設在殼體上；測料頭裝在檢測桿的前端。電阻變換器采用標準4—20mA兩線制電阻變換器，由24V供電，4—20mA信號輸出，輸入信號為0—400Ω。
當皮帶機皮帶上物料對檢測桿產生向上的位移力時，檢測桿克服彈簧拉力向上位移，轉動軸以及扇形齒輪也隨之作逆時針圓周轉動，圓形齒輪作順時針轉動；扇形齒輪旋轉至高位位置，電位器輸出達400Ω，經電阻變換器可輸出20mA模擬量信號。當皮帶機上斷料時，檢測桿受彈簧的拉力，其前端測料頭與皮帶相接觸，扇形齒輪位于零位位置，此時電位器輸出為0Ω，經電阻變換器可輸出4mA模擬量信號。
本實用新型適用于各供料裝置皮帶機的物料檢測。本實用新型結構簡單，安裝維護方便，不需要進行專門的培訓，生產成本低，抗干擾能力強。檢測部件采用機械位移式，檢測準確性較高，精確度可達0.5級，使用周期可達5年以上。
4附圖說明

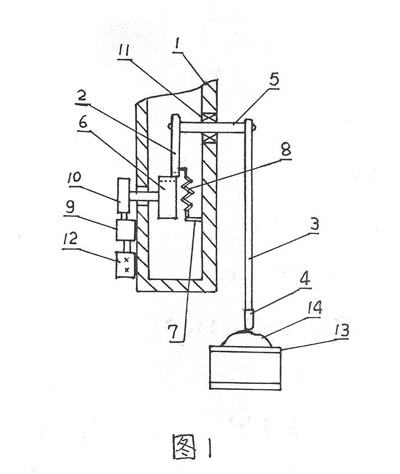

圖1為本實用新型結構示意圖。
圖中：1、殼體，2、扇形齒輪，3、檢測桿，4、測料頭，5、轉動軸，6、圓形齒輪，7、固定點，8、彈簧，9、電阻變換器，10、電位器，11、軸承，12、接線端子，13、皮帶機皮帶，14、物料。
5具體實施方式
轉動軸5通過軸承11裝在殼體1上。檢測桿3和扇形齒輪2的后端分別采用螺母固定于轉動軸5兩端，拆卸方便。圓形齒輪6與電位器10同軸固定，電位器10采用0—400歐姆可調；圓形齒輪6和扇形齒輪2相互嚙合，其位置可以可根據皮帶機實際給料量的多少進行調節。電位器10的輸出端接至電阻變換器9，用戶可通過電阻變換器9上零位量程調節，有效對皮帶機料位的相對零點和量程進行微調標定。通過調節電位器10與扇形齒輪2的相對位置，進行相對零點和量程的粗調標定。
檢測桿3前端的測料頭4采用防粘料塑料，可有效防止物料14粘結在測料頭4上造成測量誤差。當測料頭4磨損嚴重時，可拆下進行更換。殼體1可根據防爆場所等級要求采用不同規格的防爆外殼，滿足各種防爆等級要求，適合用于各類爆炸氣體場合。
6發明人介紹
魏朝陽，1978年出生，畢業于太原化學工業學校，化肥廠儀控車間主任。
