專利申請號： 200620128340.3
主要發明人：崔紅衛
1、技術領域
本實用新型涉及一種冷卻水控制系統，具體為一種用于帶式輸送機等工業機械大型設備液力耦合系統的肋管式油冷卻水自動控制裝置。
2、發明內容
本實用新型為了解決現有肋管式油冷卻水循環系統存在壓力低、流速慢、流量小而不能保證介質油的正常冷卻以及水位、流量需要手動控制等問題，提供一種肋管式油冷卻水自動控制裝置。
本實用新型是采用如下技術方案實現的：肋管式油冷卻水自動控制裝置，包括與液力耦合器連接的肋管式冷卻器，肋管式冷卻器一端通過供水管路與供水箱連通，另一端通過回水管路與回水箱連通，供水箱和回水箱是由一箱體經隔板隔開而構成，位于供水箱與回水箱之間的隔板上方設有溢流口，供水箱內且位于溢流口處設有溢流板，供水管路上裝有潛水泵。使用時，先打開潛水泵，冷卻水由供水箱源源不斷地流入肋管式冷卻器內，吸熱后的回水經回水管路流入回水箱內，當回水箱內的水位高于溢流口時，帶有一定溫度的回水流到溢流板上并散開，起到降溫作用，然后再流入供水箱內。本實用新型在回水箱和供水箱之間設有一個溢流板，完成了循環水的二次降溫,使冷卻水溫度保證在10—20攝氏度。上述過程中的潛水泵保證了經過肋管式冷卻器內冷卻水的壓力、流量和流速，進而保證耦合器介質油溫在規定的范圍內（45℃—80℃），使耦合器正常工作。
為了實現整個系統的自動化，所述的潛水泵由控制電路控制，所述的控制電路包括溫控檢測儀W-IC、并聯于溫控檢測儀W-IC兩端的由其常開觸點C1和中間繼電器ZJ串聯而成的支路，溫控檢測儀W-IC的一端經刀開關HL、中間繼電器ZJ的常開觸點ZJ1以及接觸器KM后與輸出線端A連接，另一端與輸出線端B連接，接觸器KM兩端還并聯有接觸器KM的常開觸點KM1，溫控檢測儀W-IC兩端分別串聯熔斷器Fu后與輸入線端C、D連接。經過溫控監測儀調定耦合器內介質油的工作溫度范圍，通過耦合器上安裝的用于油溫監控的溫度傳感器把信號傳給溫控監測儀，控制中間繼電器啟動，停止循環水泵，實現肋管式油冷卻水循環系統的自動化控制。
本實用新型所述的供水箱上方設有自動補水浮球閥，為現有公知產品，可自動補充系統中消耗的冷卻水。
與現有技術相比，本實用新型在回水箱與供水箱之間設有溢流板，完成了循環水的二次降溫，使冷卻水溫度保證在10—20℃，同時在供水管路上增加了潛水泵，大大改善了肋管式油冷卻水循環系統冷卻水的流量和流速，使肋管式冷卻器的工作效果更加理想，從而保證了耦合器工作腔內的介質油在不受外界環境溫度影響下，在允許的工作溫度（45℃—80℃）下長時間運行，保證了生產需要。

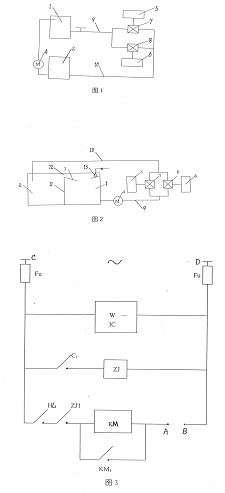

3、附圖說明
圖1為現有肋管式油冷卻水循環系統
圖2為本實用新型的結構示意圖
圖3為本實用新型循環水泵的電路控制原理圖
圖中：1-回水箱 2-供水箱 3-溢流板 4-潛水泵 5、6-液力耦合器 7、8-肋管式冷卻器 9-供水管路 10-回水管路 11-隔板 12-溢流口 13-自動補水浮球閥
4、具體實施方式
肋管式油冷卻水自動控制裝置，包括與液力耦合器5、6連接的肋管式冷卻器7、8，肋管式冷卻器7、8一端通過供水管路9與供水箱2連通，另一端通過回水管路10與回水箱1連通，供水箱2和回水箱1是由一箱體經隔板11隔開而構成，位于供水箱2與回水箱1之間的隔板11上方設有溢流口12，供水箱2內且位于溢流口12處設有溢流板3，供水箱2上方設有自動補水浮球閥13，供水管路9上裝有潛水泵4。潛水泵4由控制電路控制，所述的控制電路包括溫控檢測儀W-IC、并聯于溫控檢測儀W-IC兩端的由其常開觸點C1和中間繼電器ZJ串聯而成的支路，溫控檢測儀W-IC的一端經刀開關HL、中間繼電器ZJ的常開觸點ZJ1以及接觸器KM后與輸出線端A連接，另一端與輸出線端B連接，接觸器KM兩端還并聯有接觸器KM的常開觸點KM1，溫控檢測儀W-IC兩端分別串聯熔斷器Fu后與輸入線端C、D連接。潛水泵可選用QX—J型工程用潛水泵，其工作流量為10m3/h，工作壓力≥5Mpa。
具體實施時，先打開潛水泵，冷卻水由供水箱源源不斷地流入肋管式冷卻器內，吸熱后的回水經回水管路流入回水箱內，當回水箱內的水位高于溢流口時，帶有一定溫度的回水流到溢流板上并散開，起到降溫作用，然后再流入供水箱內。耦合器正常工作時，刀開關HL處于閉合狀態，當外界環境溫度升高，耦合器的介質油溫度達到80℃以上時，耦合器上安裝的用于油溫監控的溫度傳感器把信號傳給溫控監測儀W-IC，溫控檢測儀W-IC的常開觸點C1閉合，中間繼電器ZJ得電，其常開觸點ZJ1閉合，接觸器KM吸合，接觸器KM的常開觸點KM1閉合，從而使并聯于溫控檢測儀W-IC兩端、由中間繼電器ZJ的常開觸點ZJ1、接觸器KM和潛水泵M構成的支路導通，潛水泵開始運轉；當耦合器的介質油溫度達到45℃以下時，溫控檢測儀W-IC的常開觸點C1斷開，中間繼電器ZJ失電，中間繼電器ZJ的常開觸點ZJ1斷開，接觸器KM失電，潛水泵停止運轉，如此往復循環，以保證耦合器工作腔內的介質油在允許的工作溫度（45℃—80℃）下長時間運行，保證了生產需要。
5、 發明人介紹：
崔紅衛：男，1968年生，畢業于山西煤炭管理干部學院，現任北巖煤礦有限公司機電隊隊長.
