皮帶運輸機防騰空壓帶裝置
技術領域
本實用新型涉及一種皮帶運輸機防騰空壓帶裝置。
背景技術
隨著工礦企業的快速發展，皮帶運輸機因有著高效的運輸能力而在煤礦井下廣為應用，但由于采掘巷道受地質條件影響，巷道高低不平，皮帶時常出現騰空而導致皮帶撕帶、斷帶，以及皮帶扣損壞的情況，給日常的維護保養帶來了極大的不便與困難，給人身安全造成了巨大的隱患。
發明內容
本實用新型是為了解決皮帶運輸機在地質條件惡劣的情況下，容易因騰空而頻繁損壞的問題，而提供了一種皮帶運輸機防騰空壓帶裝置。
本實用新型是通過以下技術方案實現的：
皮帶運輸機防騰空壓帶裝置，包括兩根槽鋼和固定拉桿組成的壓帶框架，固定拉桿固定在兩根槽鋼頂端之間，兩根槽鋼內側垂直槽鋼方向分別固定有托輥固定架，托輥固定架上方與槽鋼之間斜焊有加強筋，托輥固定架下方兩端分別焊接托輥固定板Ⅰ、Ⅱ，兩塊托輥固定板Ⅰ、Ⅱ之間安裝壓帶輪，靠近槽鋼一側的托輥固定板Ⅰ與槽鋼之間焊接托輥固定板Ⅲ，槽鋼下部還焊接托輥固定板Ⅳ，托輥固定板Ⅲ、Ⅳ之間安裝跑偏輪。
進一步地，所述的槽鋼下方外側焊接固定板，固定板上方與槽鋼平焊接一塊輔助固定板。
所述的固定拉桿兩端為螺紋結構，與兩根槽鋼螺紋連接，方便調節和防止傾倒。
本實用新型主要適用于煤礦井下地質條件惡劣，采掘巷道高低不平的皮帶運輸機上，使用時，兩側槽鋼底部的固定板，用U型卡固定在低凹處的H架的左右兩側上，上方用固定拉桿連接左右槽鋼，螺紋結構便于調節皮帶寬度和固定左右槽鋼，防止框架傾倒，固定在壓帶框架之間的壓帶輪和防跑偏輪，可以額有效的的一種防止皮帶騰空的一種壓帶裝置。
本實用新型結構簡單，使用方便，可以有效的防止皮帶騰空和跑偏，減低皮帶的維修頻率，保證運輸效率，降低安全隱患。
附圖說明

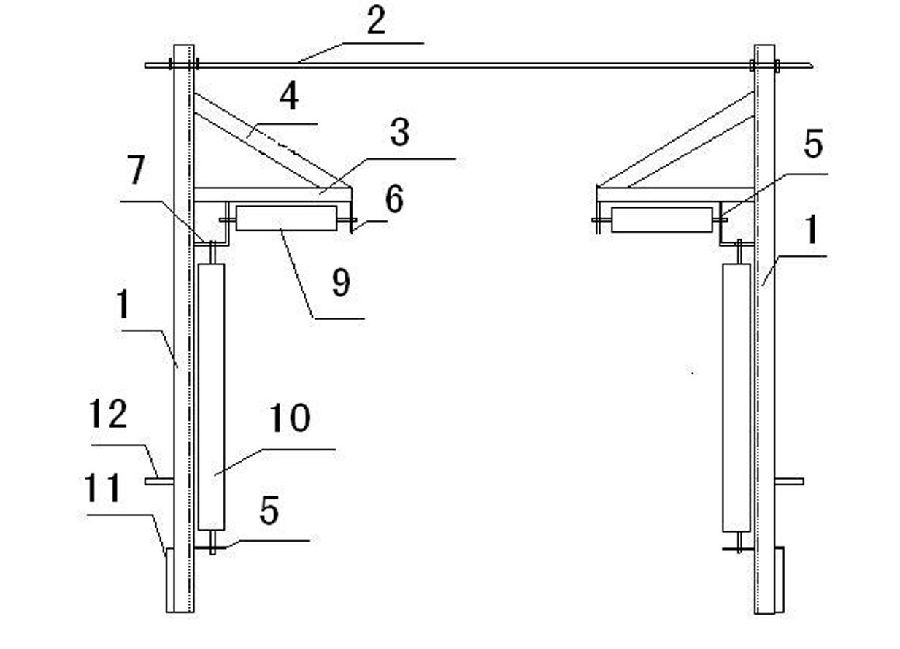

圖1為本實用新型的結構示意圖；
圖中：1-槽鋼、2-固定拉桿、3-托輥固定架、4-加強筋、5-托輥固定板Ⅰ、6-托輥固定板Ⅱ、7-托輥固定板Ⅲ、8-托輥固定板Ⅳ、9-壓帶輪、10-跑偏輪、11-固定板、12-輔助固定板。
具體實施方式
以下結合附圖對本實用新型做進一步說明。
如圖1所示的皮帶運輸機防騰空壓帶裝置，包括兩根槽鋼1和固定拉桿2組成的壓帶框架，固定拉桿2固定在兩根槽鋼1頂端之間，兩根槽鋼1內側垂直槽鋼1方向分別固定有托輥固定架3，托輥固定架3上方與槽鋼1之間斜焊有加強筋4，托輥固定架3下方兩端分別焊接托輥固定板Ⅰ6、Ⅱ7，托輥固定板Ⅰ6、Ⅱ7之間安裝壓帶輪9，靠近槽鋼1一側的托輥固定板Ⅰ6與槽鋼1之間焊接托輥固定板Ⅲ7，槽鋼1下部還焊接托輥固定板Ⅳ8，托輥固定板Ⅲ7、Ⅳ8之間安裝跑偏輪10。
其中槽鋼1下方外側焊接固定板11，固定板11上方與槽鋼1平焊接一塊輔助固定板12；固定拉桿2兩端為螺紋結構，與兩根槽鋼1螺紋連接。
權利要求書
1、一種皮帶運輸機防騰空壓帶裝置，其特征在于，包括兩根槽鋼（1）和固定拉桿（2）組成的壓帶框架，固定拉桿（2）固定在兩根槽鋼（1）頂端之間，兩根槽鋼（1）內側垂直槽鋼（1）方向分別固定有托輥固定架(3），托輥固定架（3）上方與槽鋼（1）之間斜焊有加強筋（4），托輥固定架（3）下方兩端分別焊接托輥固定板Ⅰ（6）、托輥固定板Ⅱ（7），托輥固定板Ⅰ（6）、托輥固定板Ⅱ（7）之間安裝壓帶輪（9），靠近槽鋼（1）一側的托輥固定板Ⅰ（6）與槽鋼（1）之間焊接托輥固定板Ⅲ（7），槽鋼（1）下部還焊接托輥固定板Ⅳ（8），托輥固定板Ⅲ（7）、托輥固定板Ⅳ（8）之間安裝跑偏輪（10）。
2、根據權利要求1所述的皮帶運輸機防騰空壓帶裝置，其特征在于，所述的槽鋼（1）下方外側焊接固定板（11），固定板（11）上方與槽鋼（1）平焊接一塊輔助固定板（12）。
3、根據權利要求1或2所述的皮帶運輸機防騰空壓帶裝置，其特征在于，所述的固定拉桿（2）兩端為螺紋結構。
說明書摘要
本實用新型公開了一種皮帶運輸機防騰空壓帶裝置，解決皮帶運輸機在地質條件惡劣的情況下，容易因騰空而頻繁損壞的問題。皮帶運輸機防騰空壓帶裝置，包括兩根槽鋼和固定拉桿組成的壓帶框架，固定拉桿固定在兩根槽鋼頂端之間，兩根槽鋼內側垂直槽鋼方向分別固定有托輥固定架，托輥固定架上方與槽鋼之間斜焊有加強筋，托輥固定架下方兩端分別焊接托輥固定板Ⅰ、Ⅱ，兩塊托輥固定板Ⅰ、Ⅱ之間安裝壓帶輪，靠近槽鋼一側的托輥固定板Ⅰ與槽鋼之間焊接托輥固定板Ⅲ，槽鋼下部還焊接托輥固定板Ⅳ，托輥固定板Ⅲ、Ⅳ之間安裝跑偏輪。本實用新型結構簡單，使用方便，可以有效的防止皮帶騰空和跑偏，減低皮帶的維修頻率，保證運輸效率，降低安全隱患。
說明書附圖
圖1
